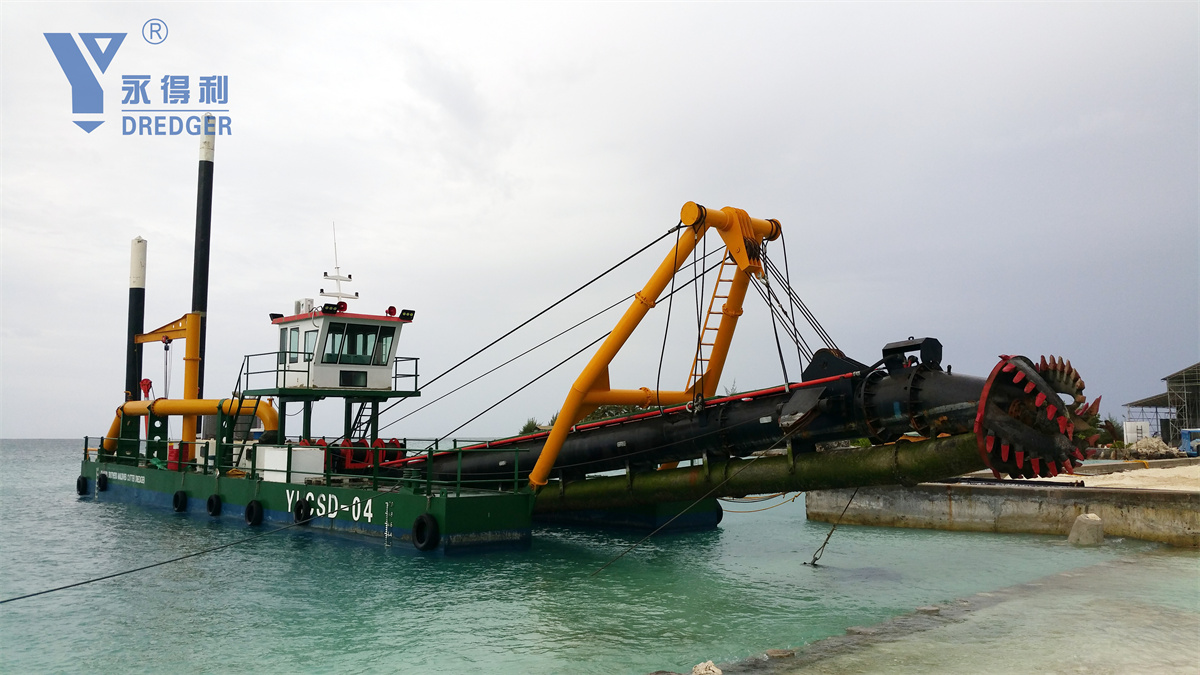

جرافة شفط قاطعة مقاس 16 بوصة
تقدم شركة تشينغتشو يونغلي لمعدات التعدين والتجريف المحدودة، الكراكة الهيدروليكية غير ذاتية الدفع YLCSD-400، وهي آلة تجريف صناعية عالية الأداء، بالإضافة إلى كونها كراكة لاستخراج رمال اللب، وذلك ضمن مجموعتها الكاملة من معدات التجريف الاحترافية. تحمل هذه الكراكة، التي يبلغ قطرها 16 بوصة، العلامة التجارية "يونجديلي جرافة"، وهي مصممة لاستخراج الرواسب بكميات كبيرة وبشكل مستقر، وتُعرف على نطاق واسع بأنها كراكة موثوقة للخدمة الشاقة في مشاريع الممرات المائية واستصلاح الأراضي على مستوى العالم.
تعتمد هذه الكراكة القاطعة ذات الشفط هيكلاً معيارياً ذا عوامات منفصلة، يشمل عوامة المحرك الرئيسية وعوامتين جانبيتين متصلتين بكتل توصيل قياسية، مما يتيح سهولة الفك والنقل البري والتركيب في الموقع. تدمج وحدة الكراكة الكاملة نظام حفر قاطع، ومضخة تجريف عالية التدفق، ونظام قيادة هيدروليكي كامل، ونظام تحكم ذكي من سيمنز وحدة التحكم المنطقية القابلة للبرمجة (PLC)، ومعدات مساعدة داعمة متكاملة، مما يوفر تدفقاً مستمراً للمياه بمعدل 2000 متر مكعب/ساعة وإنتاجاً ثابتاً للرمل الصلب يتراوح بين 200 و400 متر مكعب/ساعة، مما يجعلها آلة تجريف ثقيلة فعالة من حيث التكلفة لعمليات التجريف المتوسطة والكبيرة.
الأداء التقني الأساسي والوظائف الرئيسية
- وظيفة قطع وحفر فعالةمزودة برأس قاطع شديد التحمل بقطر 1500 مم يعمل بمحرك هيدروليكي مستقل، تتميز الكراكة بـ 40 سن قاطع مقاوم للتآكل مصنوع من فولاذ K10.40Cr و5 شفرات قاطعة من فولاذ ZG16SiMn. يعمل رأس القاطع بسرعة قابلة للتعديل من 0 إلى 30 دورة في الدقيقة، مما يُمكّنه من تكسير الطين والطمي والرمل المفكك والحصى الصغير بحجم جسيمات يصل إلى 120 مم، متغلبًا بذلك على تحديات حفر الرواسب الصلبة التي تعجز عنها الكراكات العادية. يدعم سلم القاطع، بطول 16.8 متر، عمق تجريف قابل للتعديل من 1.1 متر كحد أدنى إلى 12 متر كحد أقصى، ليتناسب مع ظروف الإنشاءات ذات الأعماق المائية المتغيرة.
- وظيفة نقل المواد اللزجة عالية السعةتصل مضخة التجريف 300WNG المتوافقة، وهي المكون الأساسي لهذه الجرافة، إلى معدل تدفق يبلغ 2000 متر مكعب في الساعة مع ارتفاع رفع يصل إلى 56 مترًا، مما يدعم مسافة تفريغ طويلة تصل إلى 1500 متر. يوفر أنبوب السحب بقطر 450 مم وأنبوب التفريغ بقطر 400 مم طينًا بتركيز صلب ثابت يتراوح بين 15 و20%، مما يحسن كفاءة الإنشاء بشكل كبير ويقلل تكاليف النقل الثانوي لمشاريع جرافات الرمال. تتميز أجزاء التدفق المصنوعة من سبيكة الكروم Cr26 في المضخة بصلابة روكويل تزيد عن 58، مما يوفر عمرًا تشغيليًا طويلًا للغاية في ظروف العمل ذات الرواسب عالية الاحتكاك.
- وظيفة التشغيل الهيدروليكي الكامل والوضع الثابتتم تجهيز هذه المعدات التجريفية بنظام هيدروليكي متكامل من أفضل العلامات التجارية المحلية: صمامات هيدروليكية من شركة هوادي، ومضخات مزدوجة الريش من شركة تشجيانغ كيستر، ومحركات هيدروليكية من شركة شينهونغ. تتحكم ثلاث مجموعات من الرافعات الهيدروليكية (رافعة رفع السلم، ورافعتان متأرجحتان، ورافعتان للتثبيت) في التأرجح الأفقي والرفع الرأسي لسلم القطع، بينما يقوم دعامتان فولاذيتان بطول 16 مترًا وقطر 430 ملم بتثبيت الكراكة بالكامل أثناء التشغيل دون استخدام قوة الدفع الذاتي. تضمن قوة السحب البالغة 60 كيلو نيوتن للرافعات التجريف الترددي الثابت، مما يمنع انجراف الهيكل في المياه الجارية.
- وظيفة التحكم المتكاملة الذكيةمزودة بنظام تحكم وحدة التحكم المنطقية القابلة للبرمجة (PLC) من سيمنز داخل كابينة تشغيل بانورامية مستقلة، تُركز الكراكة القاطعة الشفطية جميع وظائف التشغيل والمراقبة والإنذار على طاولتي تشغيل. الكابينة مجهزة بمقاعد قابلة للتعديل للسائق، ومكيفات هواء بقدرة 1.5 حصان، ونوافذ زجاجية للمراقبة الكاملة، وإضاءة شاملة، مما يسمح لشخص واحد بالتحكم المركزي بالكراكة بأكملها. يوفر مولد كهربائي على سطح السفينة بقدرة 30 كيلوواط مصدر طاقة مستقل للتحكم والإضاءة والآلات المساعدة، مما يضمن التشغيل على مدار الساعة.
- وظائف التشغيل المساعدة والآمنة الكاملةبفضل مجموعة التجهيزات الداعمة الكاملة، تتحول هذه الكراكة إلى وحدة متكاملة لمعدات التجريف: رافعة سطحية بقوة 30 كيلو نيوتن للصيانة في الموقع، ومراسي شديدة التحمل بوزن 600 كجم، ومعدات إطفاء حرائق وإنقاذ متكاملة، وطلاء هيكل مقاوم للتآكل بتقنية الأنودات الزنكية، وخزانات مستقلة للوقود/المياه، وغرف تخزين، ودورة مياه، ومجموعة كاملة من أدوات الصيانة الاحترافية. جميع العوامات مصنوعة من الفولاذ البحري عالي الجودة، وتتميز بألواح سميكة مقاومة للتآكل، ويبلغ وزن السفينة الإجمالي 150 طنًا، وقدرتها الإجمالية المركبة 894 كيلو واط، بفضل محركي ديزل بحريين من نوع كومينز، مما يضمن استمرار العمل لساعات طويلة تحت الأحمال الثقيلة.
3. سيناريوهات تطبيق واسعة
تجريف الأنهار والبحيرات وإزالة الطمي
تعمل هذه الآلة على إزالة الطمي والرواسب والحمأة المتراكمة في الأنهار الداخلية والخزانات والبحيرات وقنوات الري، وتعميق المجاري المائية، واستعادة سعة تخزين المياه، وتحسين دورانها. كما تزيل الطمي العضوي بكفاءة عالية دون الإضرار بالنظام البيئي المائي.
استصلاح السواحل وتشكيل الأراضي
تستخرج هذه الكراكة الرملية الرمال والطمي من قاع البحر لأغراض استصلاح الأراضي، وردم أساسات الموانئ، وتسوية الشواطئ الساحلية. وتساهم قدرتها على تفريغ الرمال لمسافات طويلة تصل إلى 1500 متر في تجنب الحاجة إلى نقل خطوط الأنابيب بشكل متكرر خلال مشاريع استصلاح الأراضي واسعة النطاق.
أعمال تعميق الميناء والممر المائي
توسيع وتعميق قنوات الملاحة وأحواض الموانئ ومناطق الإرساء لتلبية متطلبات غاطس السفن الكبيرة؛ وإزالة الحواجز الرملية والعوائق تحت الماء لضمان الملاحة السلسة.
تعدين الرمال واستخراج المعادن
يستخرج هذا الجهاز رمال الأنهار والبحار وجزيئات المعادن الدقيقة لتوفير مواد البناء. كما يُحسّن تصميم تركيز الملاط القابل للتعديل في هذا الجهاز كفاءة فصل الرمال.
مشاريع ترميم المياه البيئية
تنظيف الرواسب القاعية الملوثة، وإزالة جذور النباتات المائية وتلوث الرواسب في بحيرات المناظر الطبيعية الحضرية والمناطق المائية ذات المناظر الخلابة وأنظمة المياه البلدية، ودعم بناء الترميم البيئي.
تجديد حاجز الأمواج والساحل
حفر خنادق الأساس لحواجز الأمواج والجدران البحرية والسدود، ونقل مواد الردم لتقوية المناطق الساحلية ضد التآكل.
